K663/RDR-TTL ou 232 ou 485

Le module K663/RDR est un coupleur qui intègre l'applicatif SpringCard "smart reader". Le système hôte n'intervient pas dans la transaction entre le lecteur et la carte, et peut se contenter de traiter les informations prêtes à l'emploi que le module aura été chercher sur la carte. Le module dispose en effet de la logique nécessaire pour effectuer en toute autonomie une transaction simple avec la carte. Il assure également le numéro ou l'identifiant ainsi obtenu conformément aux attentes du système hôte. Pour les cartes embarquant une sécurité cryptographique (Mifare Plus, Desfire), le module est aussi capable de s'authentifier (3DES ou AES) et de lire les données dans un flux chiffré.

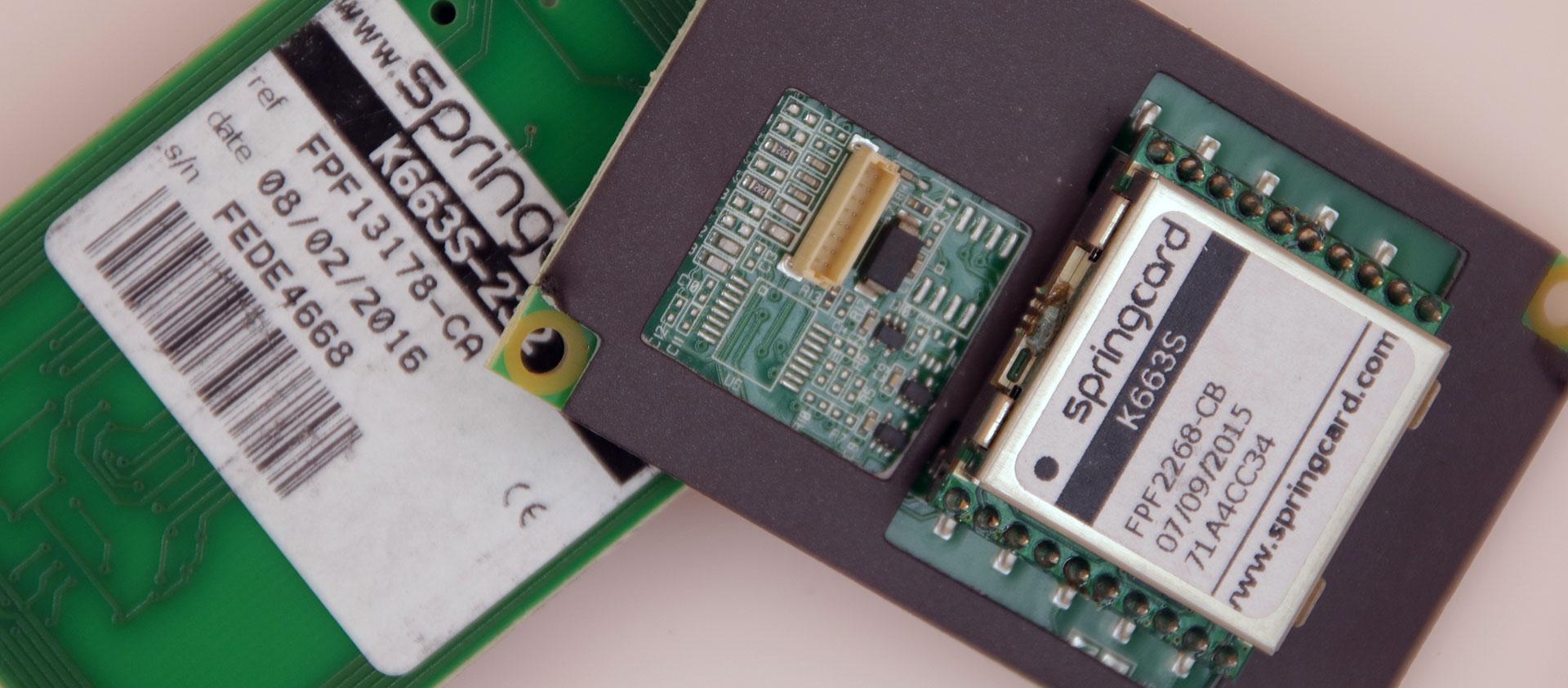

Les modules sur antenne K663/RDR-TTL, K663/RDR-232 et K663/RDR-485 constituent la déclinaison "prête à l'emploi" du module K663/RDR. En dépit de leur taille réduite (antenne 69x45mm), les K663-TTL, K663-232 et K663-485 sont capables de communiquer avec les cartes sans contact et les badges compatibles, à une distance pouvant aller jusqu’à 10 cm. Conçus pour une intégration facile, ils ne demandent qu’une source d’alimentation 3 à 5 V et peuvent être mis à jour sans démontage. Le mode d’attente basse consommation (LPCD) autorise leur mise en oeuvre même dans les systèmes contraints en énergie.

La communication avec l'hôte est assurée par une liaison série. Le nom du produit indique la nature de cette liaison :

• K663/RDR-TTL : communication série RX/TX niveau TTL (0-5V), compatible CMOS (0-3V)
• K663/RDR-232 : communication série RX/TX niveau RS-232 (EIA 232 : -6/+6V)
• K663/RDR-485 : communication série half-duplex RS-485 (EIA 485)

REFERENCES DES PRODUITS

K663/RDR-TTL : SC13118
K663/RDR-232 : SC13119
K663/RDR-485 : SC14181
